Gasverteilung

Durch seine langjährige Erfahrung in der Automatisierung von Gasverteilungssystemen hat Duplico eine Reihe von Modellen und Anwendungen entwickelt:

Das System zur Fernsteuerung und Kontrolle von Riechgasstellen wurde in Riechstationen in ganz Kroatien implementiert, ebenso wie ein Telemetrie-Fernauslesegerät für Gaskorrektoren – DuCom 2006, das auch das erste kroatische Remoteleser-Reparaturgerät ist.

Wir haben eine Anwendung entwickelt, um den Verbrauch von industriellen Gasverbrauch zu ermitteln, und in Zusammenarbeit mit der Fakultät für Elektrotechnik und Informatik der Universität Zagreb haben wir eine Pilotanwendung für die Erstellung von Erdgasverbrauchsnominierungen entwickelt.

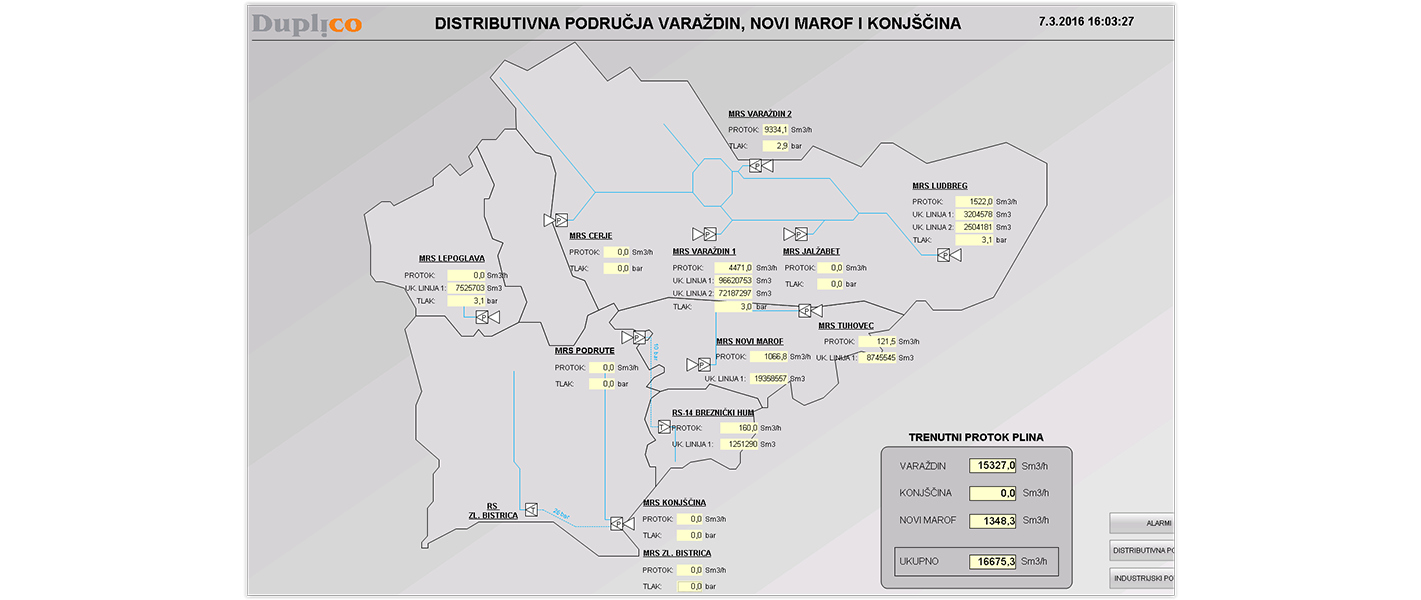

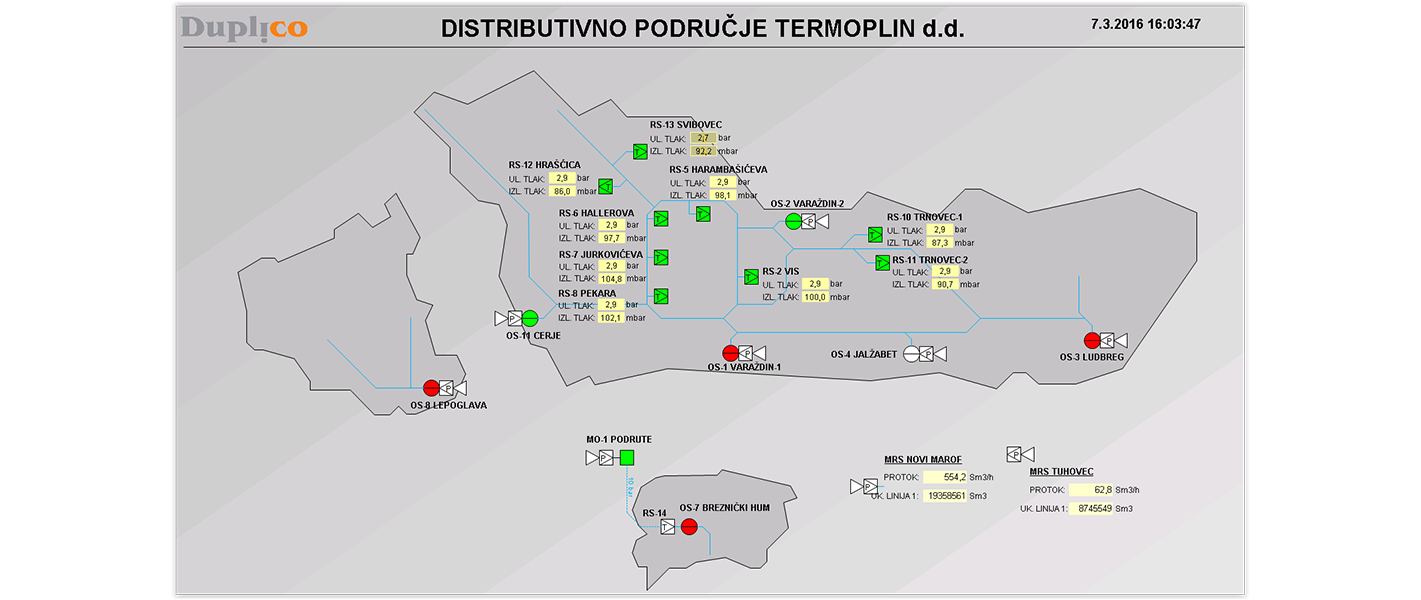

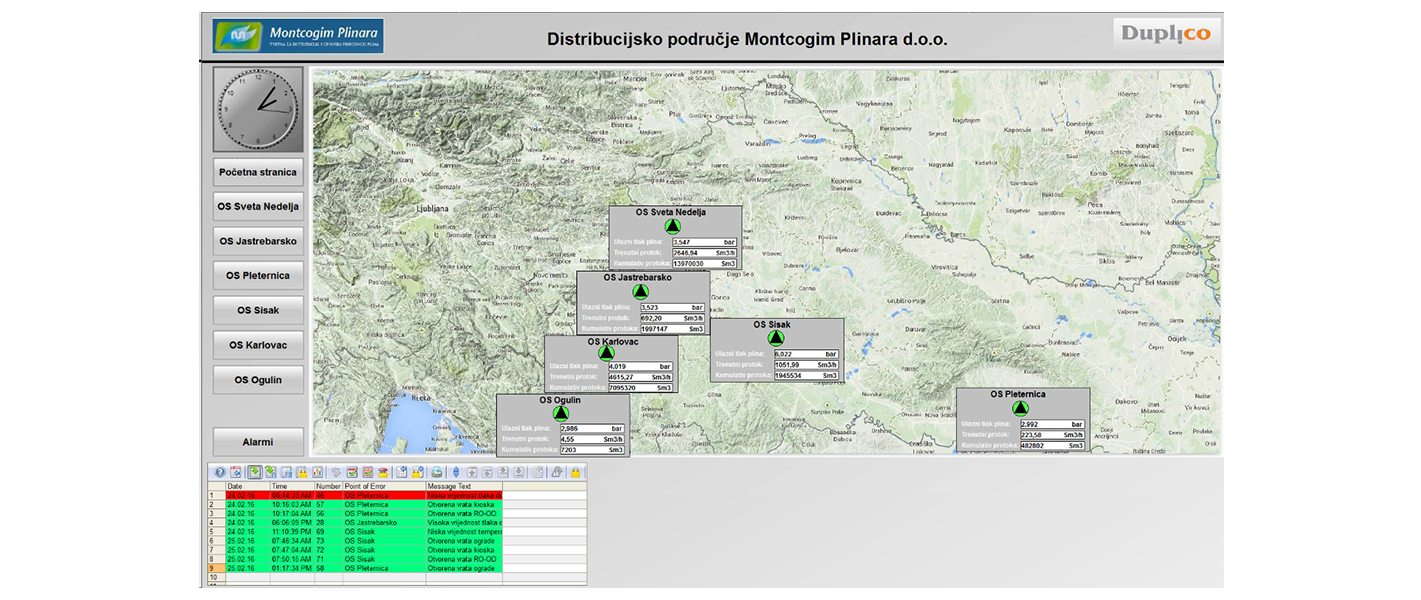

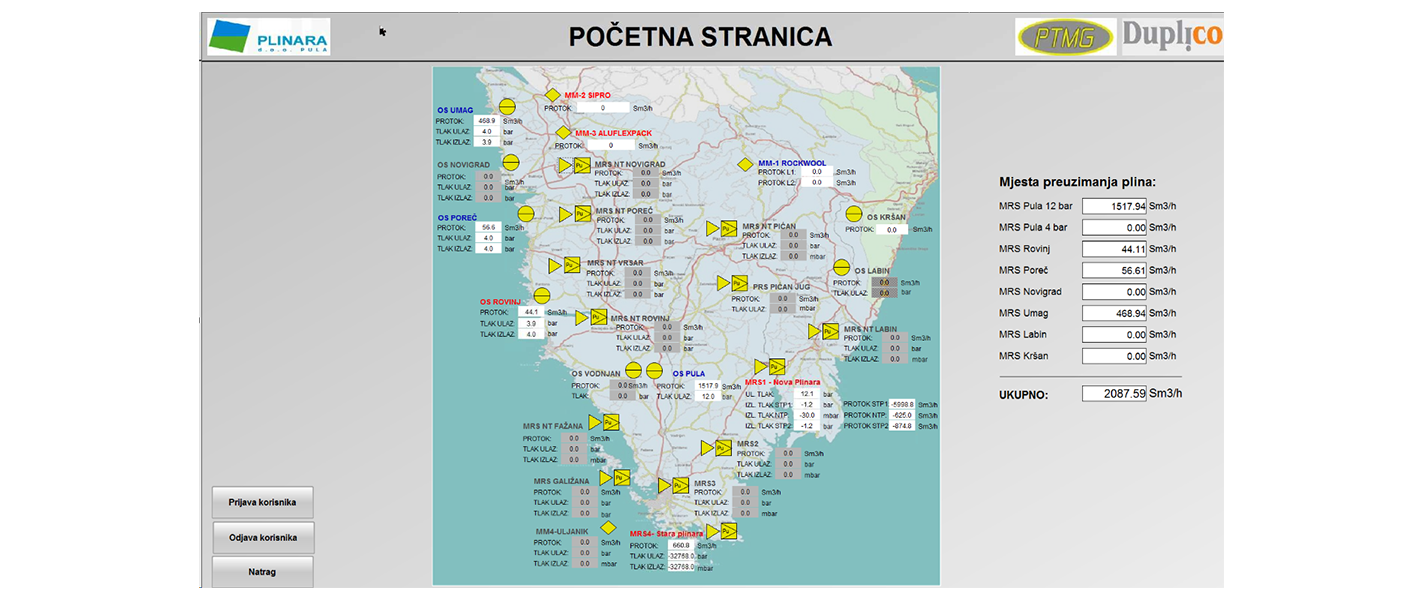

Die patentierte Methode der sicheren Übertragung von Telemetriedaten mit FTP, UDP, TCP / IP und MODBUS über TCP / IP in mobilen GPRS-, EDGE- und UMTS-Netzen an die statische IP-Adresse des Servers in GPRS, EDGE, UMTS, VPN und Internet-Grid hat eine breite Anwendung gefunden. Das SCADA-System ermöglicht das Erfassen und Anzeigen verschiedener Daten seitens der Reduktions- und Riechstationen sowie die Fernsteuerung von Ventilen an einzelnen Standorten über die GPRS-Verbindung.

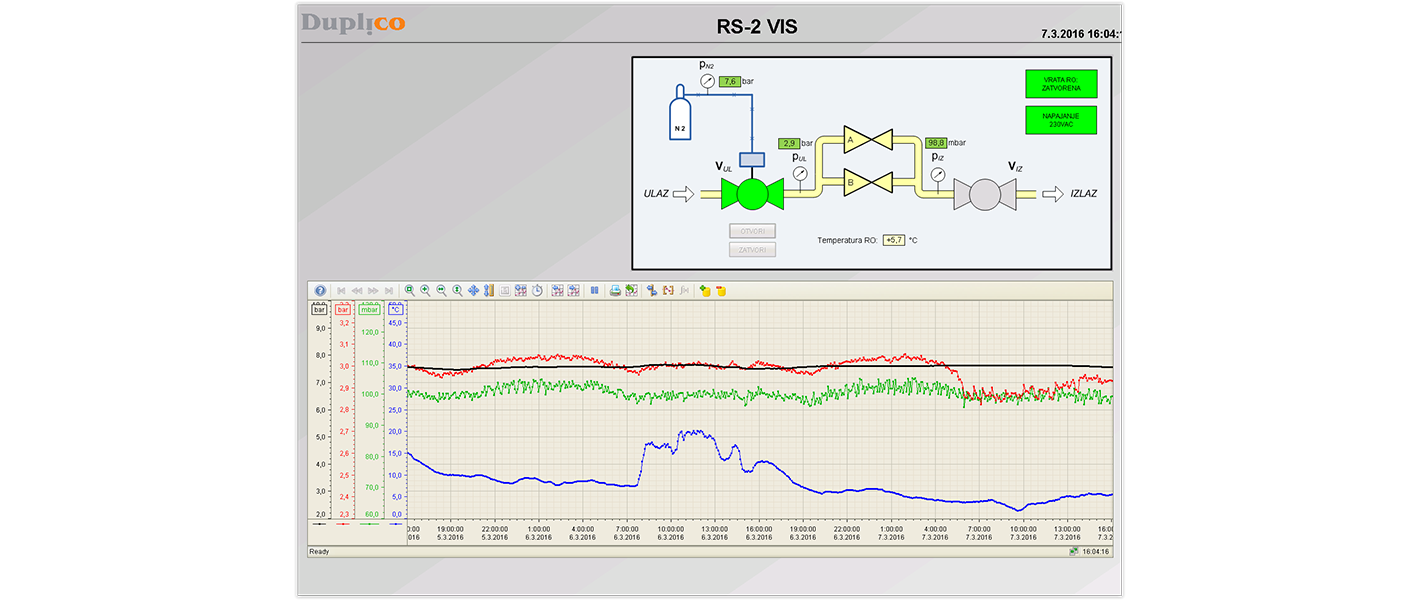

Die Telemetrie der Reduktionsstationen ermöglicht die Fernüberwachung und -steuerung der Pneumatikventile. Gleichzeitig ist es möglich, die Gasdruckmessung am Ein- und Ausgang der Reduzierstation, die Temperatur des Verteilerschranks und den Stickstoffdruck im pneumatischen Steuerventilkreis zu übernehmen und anzuzeigen. Die Datenbank erfasst die gemessenen Gasdruckdaten am Einlass und Auslass der Reduktionsstation, den Stickstoffdruck und die Temperatur innerhalb des Verteilungs- und Steuerschranks der Reduktionszelle.

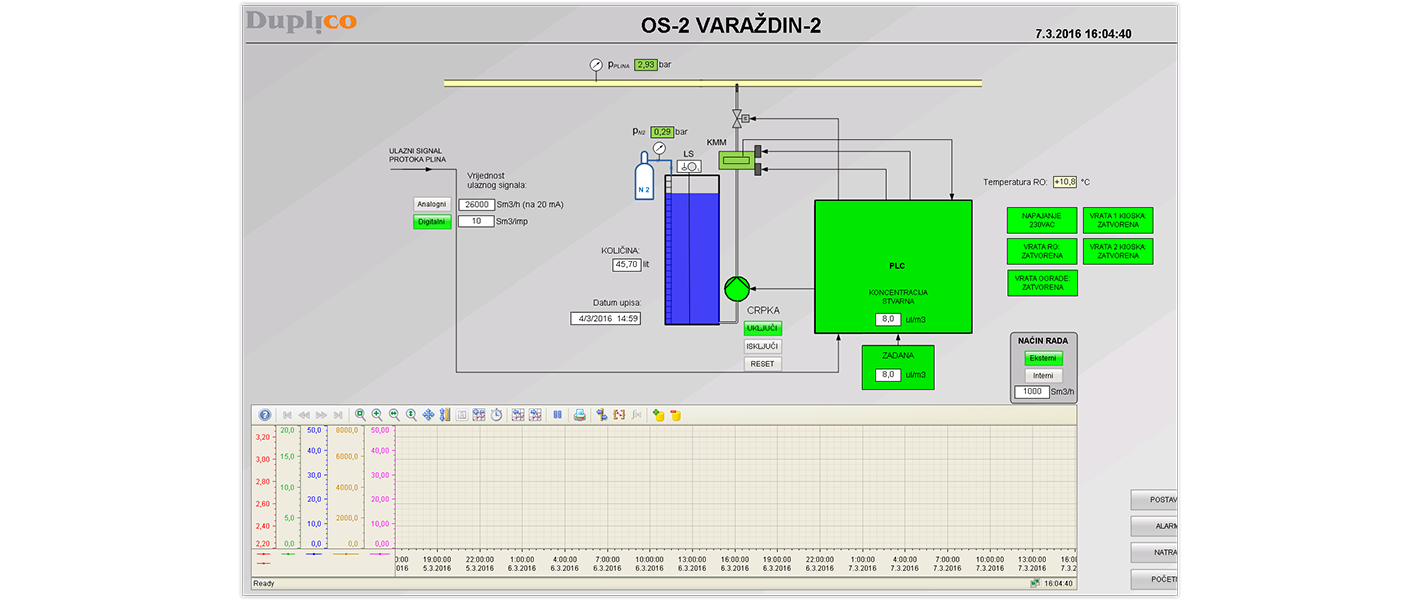

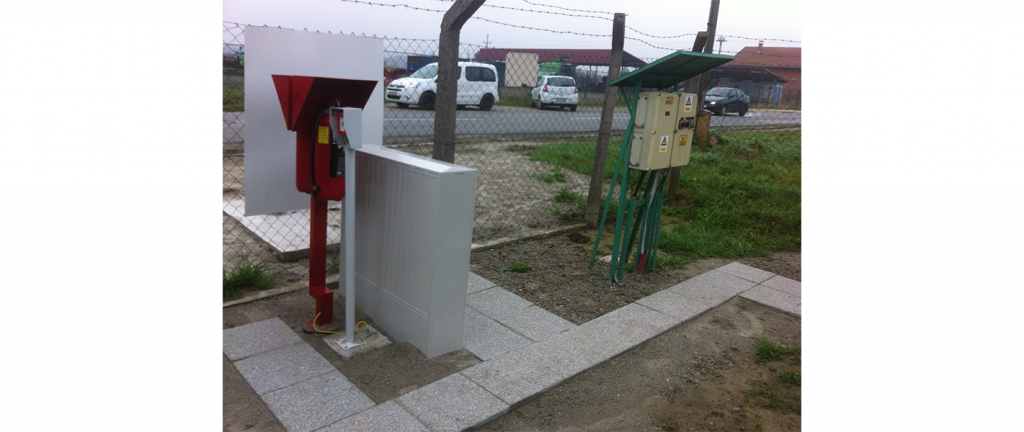

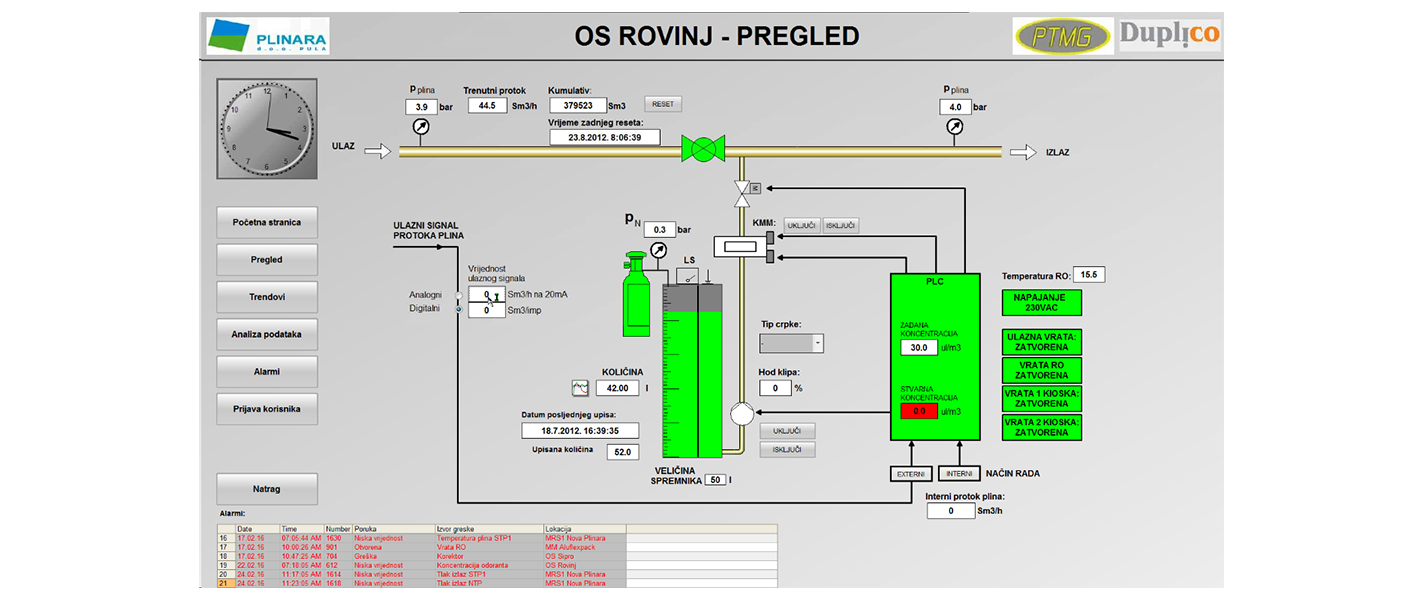

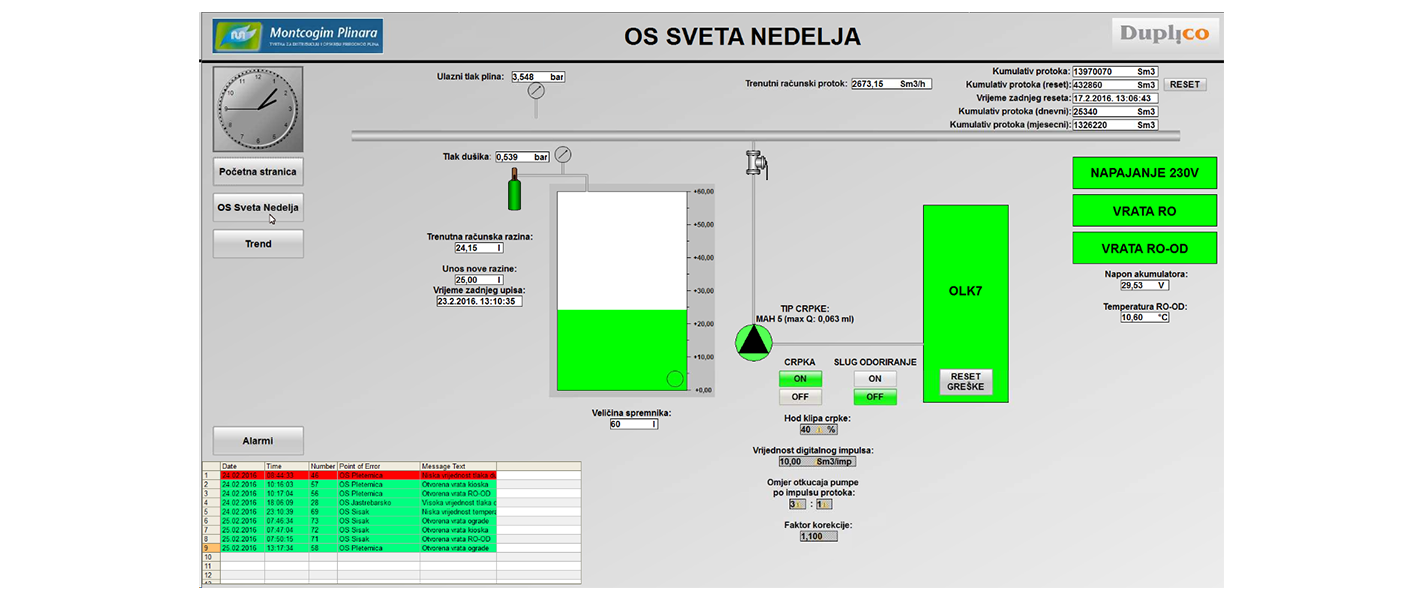

Die Telemetrie der Odorierstation ermöglicht den Empfang und die Anzeige von Messungen von Stromfluss, Gesamtgasfluss und Gasdruck. Ferneinstellung der Odorierkonzentrationswerte im Gas ist möglich. Wie bei den Reduktionszellen wird das Vorhandensein der Hauptstromversorgung und der offenen / geschlossenen Tür des Schaltschranks überwacht. In der Datenbank werden der gemessene Stromfluss und Gasdruck, die Geruchskonzentration im Gas, das Riechstoffnivou im Tank und die Temperatur im Verteilerschrank der Odorierstation gemessen.

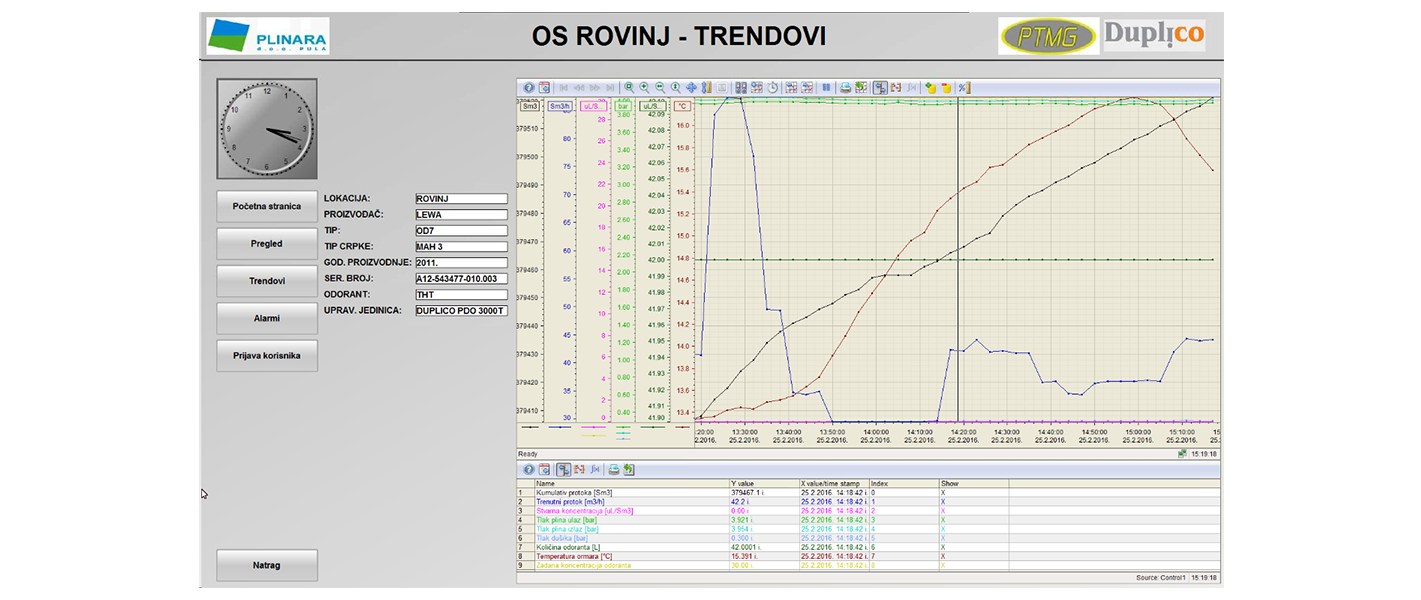

Alle Alarmereignisse an den Telemetriestationen (Reduktion und Odorier) werden in der SCADA-Anwendung angezeigt und archivieren die Alarmereigniszeit, die Alarmzeit des Betreibers und die Einsicht in die Vergangenheitsereignisse in der Datenbank. Der Bediener kann die Alarmpegel-Alarmwerte eingeben und die Alarme aus der Vergangenheit überprüfen.

Referenzen:

Termoplin Varaždin
Međimurje plin Čakovec
Koprivnica plin
Papuk plin Orahovica
Elektrometal – Gasverteilungna Bjelovar
Komunalije plin Đurđevac
Vetropack Straža Hum na Sutli
Odorizacijske stanice u Dugom Selu
Odorizacijske stanice u Virovitici
